一、?產品介紹

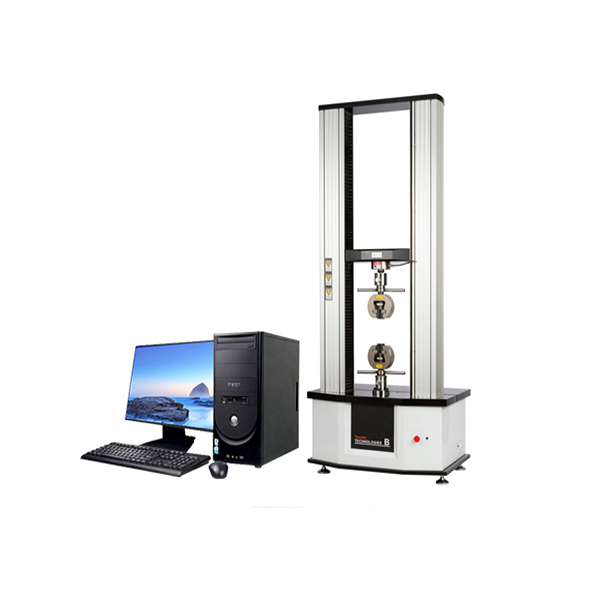

電子萬能試驗機可對橡膠、塑料、塑膠、薄膜、紡織、纖維、納米材料、高分子材料、復合材料、包裝帶、紙張、電線電纜、光纖光纜、安全帶、保險帶、皮革皮帶、鞋類、膠帶、聚合物、彈簧鋼、軸承鋼、不銹鋼（以及其它高硬度鋼）、鑄件、鋼板、鋼帶、有色金屬、汽車零部件、合金材料及其它非金屬材料和金屬材料進行拉伸、壓縮、彎曲、剪切、撕裂、剝離試驗。可計算最大力、屈服力、平均剝離力、最大變形、屈服點、彈性模量等參數；可進行曲線處理、多傳感器支持、圖形圖像化的界面、靈活的數據處理、MS-ACCESS 數據庫支持，使系統功能更為強大。可用于科研部門、大專院校和工礦企業對各種材料進行力學性能分析和生產質量檢驗。
二、?產品特點
- 典雅的外觀設計—動感型的底座輔以經高級噴塑處理之鋁合金型材立柱；
- 精密的傳動機構—采用高精度、無間隙滾珠螺桿及時規皮帶作為傳動系統精確度的保證；
- 先進的控制方式—全計算機式數據采集及運動控制；
- 強大的軟件功能—Windows XP操作系統下的全開放式測試軟件，用戶可使用軟件現有功能完成幾乎所有的力學測試項目也可根據自己的實際需要自行編輯測試方法。測試結果可與Office等絕大部分自動化辦公軟件實現共享；
- 超高的測試精度—優于1級的測力準確度，1/200,000的力值分辯率，變形測量分辨率可達0001mm；
- 全新的接口設計—預留金屬引伸計、位移編碼器及大變形兩點延伸器接口，方便用戶選擇；
- 人性化的操控方式—在全計算機控制操作的基礎上還可選擇外接手動控制盒達到操作儀器的目的
三、?產品參數
| 型號 | LSDWJ-10T |
| 最大試驗力 | 100KN |
| 主機結構型式 | 雙柱型 |
| 力測量范圍 | （0.2%～100%）F.S. |
| 力示值準確度 | ±0.5%/±1% |
| 力分辨率 | ±500000碼，全程不分檔，分辨率不變 |
| 電子引伸計 | 標距25mm、50mm、100mm（選配），延伸率最大50%（YYU-25/50） |
| 變形測量范圍 | （0.2%～100%）F.S |
| 變形示值準確度 | ±0.5% |
| 變形分辨率 | ±500000碼，全程不分檔，分辨率不變 |
| 大延伸測量范圍 | 10-800mm |
| 大延伸示值準確度 | ±0.5% |
| 大延伸分辨率 | 0.0025mm |
| 橫梁位移示值準確度 | ±0.5% |
| 位移分辨率 | 0.000015mm |
| 位移速率調節范圍 | （0.001-500）mm/min |
| 位移速率控制精度 | ±0.5%/±1% |
| 變形速率調節范圍 | （0.005%-10%）F.S./s |
| 變形速率相對誤差 | ±0.5% |
| 伸長速率調節范圍 | （0.005%-10%）F.S./s |
| 伸長速率相對誤差 | ±0.5% |
| 力控速率調節范圍 | （0.05%-10%）F.S./s |
| 力控速率相對誤差 | 速率＜0.1%F.S/s時：±1% 速率≥0.1%F.S/s時：±0.5% |
| 恒力、恒變形、恒位移控制范圍(選配) | （0.4%～100%）F.S./（1%～100%）F.S. |
| 恒力、恒變形、恒位移控制精度(選配) | 設定值＜1%F.S/s時：±1% 設定值≥1%F.S/s時：±0.5% |
| 橫梁移動最大行程（不含夾具） | 800mm |
| 有效試驗空間（寬度） | 400mm |
| 測試寬度 | 400mm |
| 使用電源 | ∮220V 50HZ |
| 功率 | 約2.3KW |
| 機臺尺寸 | 約910×720×2000 mm長×寬×高 |
| 整機重量 | 1550kg |
四、?性能特點
- 自動清零：計算機接到試驗開始指令，測量系統便自動清零；
- 自動返車：自動識別試驗斷裂后，活動橫梁自動高速返回初始位置；
- 自動存盤：試驗數據和實驗條件自動存盤，杜絕因突然斷電忘記存盤引起的數據丟失；
- 自動變速：試驗過程中橫梁速度可按預先設定的程序自動變化，也可手動變化；
- 自動校驗：系統可自動實現示值的準確標定；
- 測試過程：試驗過程及測量、顯示、分析等均由微機完成；
- 顯示方式：數據和曲線隨試驗過程動態顯示；
- 結果再現：試驗結果可任意存取，可對數據曲線再分析；
- 曲線遍歷：試驗完成后，可用鼠標找出試驗曲線逐點的力值和變形數據，對求取各種材料的試驗數據方便實用；
- 結果對比：多個試驗特性曲線可用不同顏色疊加、再現、放大，呈現一組試樣的分析比較；
- 曲線選擇：可根據需要選擇應力-應變、力-時間、強度-時間等曲線進行顯示和打印；
- 批量試驗：對參數相同的試驗一次設定后可順次完成一批試樣的試驗；
- 試驗報告：（標準程式）
- 拉伸：最大力、拉伸強度、斷裂伸長率、彈性模量
- 彎曲：最大力、彎曲強度、撓度、彈性模量
- 壓縮：最大力、壓縮強度、屈服強度、彈性模量，也可按用戶要求的格式對試驗報告進行編程和打印。
- 橫梁微調：配有微調功能用以實現橫梁的細微調整，在標定校驗時方便實用；
- 限位保護：具有程控和機械兩級保護；
- 過載保護：當負載超過額定值的10%時停機保護；
- 緊急停機：設有急停開關，用于緊急狀態切斷整機電源；
- 自動診斷：系統具有自動診斷功能，定時對測量系統、驅動系統進行過壓、過電流、超溫等檢查，出現異常清況即刻停機；
- 一機多用：通過配置不同規格的傳感器，連接系統測量軟件，實現一機多用；
五、?測試項目
（一）普通測試項目：（普通顯示值及計算值）
- 拉伸應力 ?????●拉伸強度
- 扯斷強度 ?????●扯斷伸長率
- 定應力力值 ???●撕裂強度
- 任意點力值 ???●任意點伸長率
- 抽出力 ???????●粘合力及取峰值計算值
- 壓力試驗 ?????●剪切力剝離力試驗
- 彎曲試驗 ?????●拔出力穿刺力試驗
（二） 特殊測試項目：
- 彈性系數即彈性楊氏模量
定義：同相位的法向應力分量與法向應變之比。為測定材料剛性之系數，其值越高，材料越強韌。
- 比例限：荷重在一定范圍內與伸長可以維持成正比之關系，其最大應力即為比極限。
- 彈性限：為材料所能承受而不呈永久變形之最大應力。
- 彈性變形：除去荷重后，材料的變形完全消失。
- 永久變形：除去荷重后，材料仍殘留變形。
- 屈服點：材料拉伸時，變形增快而應力不變，此點即為屈服點。屈服點分為上下屈服點， 一般以上屈服點作為屈服點。
- 屈服（yield）：荷重超過比例限與伸長不再成正比，荷重會突降，然后在一段時間內， 上下起伏，伸長發生較大變化，這種現象叫作屈服。
- 屈服強度：拉伸時，永久伸長率達到某一規定值之荷重，除以平行部原斷面積，所得之商。
- 彈簧 K 值：與變形同相位的作用力分量與形變之比。
- 有效彈性和滯后損失： 在伺服控制材料試驗機上，以一定的速度將試樣拉伸到一定的伸長率或拉伸到規定的負荷時，測定試樣收縮時恢復的功和伸張時消耗的功之比的百分數， 即為有效彈性；測定試樣伸長、收縮時所損失的能與伸長時所消耗的功之比的百數，即為滯后損失。
六、?軟件功能介紹
iDearTest軟件采用Microsoft Visual Studio最新套裝軟件結合Microsoft Developer＇s Network作為我們的SDK（即軟件開發工具箱）。軟件界面以VC、C#為主體開發工具，使其具有高度智能化，人性化，簡潔，通俗易懂，完全達到“傻瓜”操作功效。內嵌Access數據化處理模塊，使數據處理更加方便、快捷、準確。
試驗數據可以被任意處理為拉伸、壓縮、彎曲、疲勞等數據模塊中任一處理方法所對應的數據格式，一個方法名對應一個試驗標準，此模塊中集成了近300多個試驗標準，能夠滿足GB、ASTM、JIS、KIN、BS гOCT等國內、國際標準，標準可互換。試驗數據具有自動存儲功能，并且可以永久性保存。用戶也可根據新的試驗標準，添加新的試驗方法進行軟件自升級或要求廠家提供新版本軟件
- 測試標準模塊化功能:提供使用者設定所需應用的測試 標準設定，范圍涵蓋GB、ASTM、DIN、JIS、BS…等。測試標準規范。
- 試品資料:提供使用者設定所有試品數據，一次輸入 數據永久重復使用。并可自行增修公式以提高測試數據契合性。
- 雙報表編輯:完全開放式使用者編輯報表，供測試者選擇 自己喜好的報表格式（測試程序新增內建EXCEL報表 編輯功能擴展了以往單一專業報表的格局）
- 各長度、力量單位、顯示位數采用動態互換方式，力量單位T、Kg、N、KN、g、lb，變形單位mm、cm、inch。
- 圖形曲線尺度自動化Auto Scale，可使圖形以 最佳尺度顯示。并可于測試中實時圖形動態切換。具有荷重-位移、荷重-時間、位移-時間、應力-應變 荷重-2點延伸圖，以及多曲線對比。
F．測試結果可以EXCEL格式的數 據形式輸出。
G．測試結束可自動存檔、手動存檔，測試完畢自動求算最大力量、上、下屈服強度、滯后環法、逐步逼近法、非比例延伸強度、抗拉強度、抗壓強度、任意點定伸長強度、任意點定負荷延伸、彈性模量、延伸率、剝離區間最大值、最小值、平均值、凈能量、折返能量、總能量、彎曲模量、斷點位移x％荷重、斷點荷重X％位移、等等。 數據備份：測試數據可保存在任意硬盤分區。
H．多種語言隨機切換：簡體中文、繁體中文、英文。
I．軟件具有歷史測試數據演示功能。
七、?試驗報告/界面
八、?配置清單
| 編號 | 名 稱 | 單位 | 數量 | 備 注 |
| 1 | 拉力試驗機 | 臺 | 1 | |
| 2 | 控制軟件 | 套 | 1 | 可以升級為專業版軟件 |
| 3 | 傳感器 | 個 | 1 | 可以升級進口配置 |
| 4 | 夾具 | 副 | 1 | 可以選配多套 |
| 5 | 大變形引伸計 | 份 | 1 | （選配） |
| 6 | 手動控制盒 | 個 | 1 | |
| 7 | 產品保修卡 | 份 | 1 | |
| 8 | 合格證 | 份 | 1 | |
| 9 | 說明書 | 套 | 1 | |
| 10 | 220V 10A 電源線 | 個 | 1 |
- 專業版軟件說明;可以做定力值、定位移等試驗
- 傳感器;標準國產可以選擇進口品牌
- 夾具;不同的產品選擇不同的夾具 可以根據需求訂購
- 大變形引伸計;可以準確的測量出產品的延伸率
九、?夾具
十、?售后服務
1、供方質量保證體系嚴格按照ISO9001質量標準之要求執行
2、培訓：可根據客戶要求在設備出廠前或設備到場后，對需方的技術人員進行操作、保養及設備維護進行技術培訓（默認遠程培訓，現場培訓需另收取費用），
3、服務：當設備因質量或其他原因不能正常工作時，我公司在得到通知后24小時內給予答復；需要現場維修時，
4、設備保修期為1年
